サンプル音源

"SHINKO-FUZZ" 和製ヒステリック・オクターブファズ

「自分で作る、最高の音」をコンセプトに、やる気だけで誰でも簡単に作れるようなセットにしました。

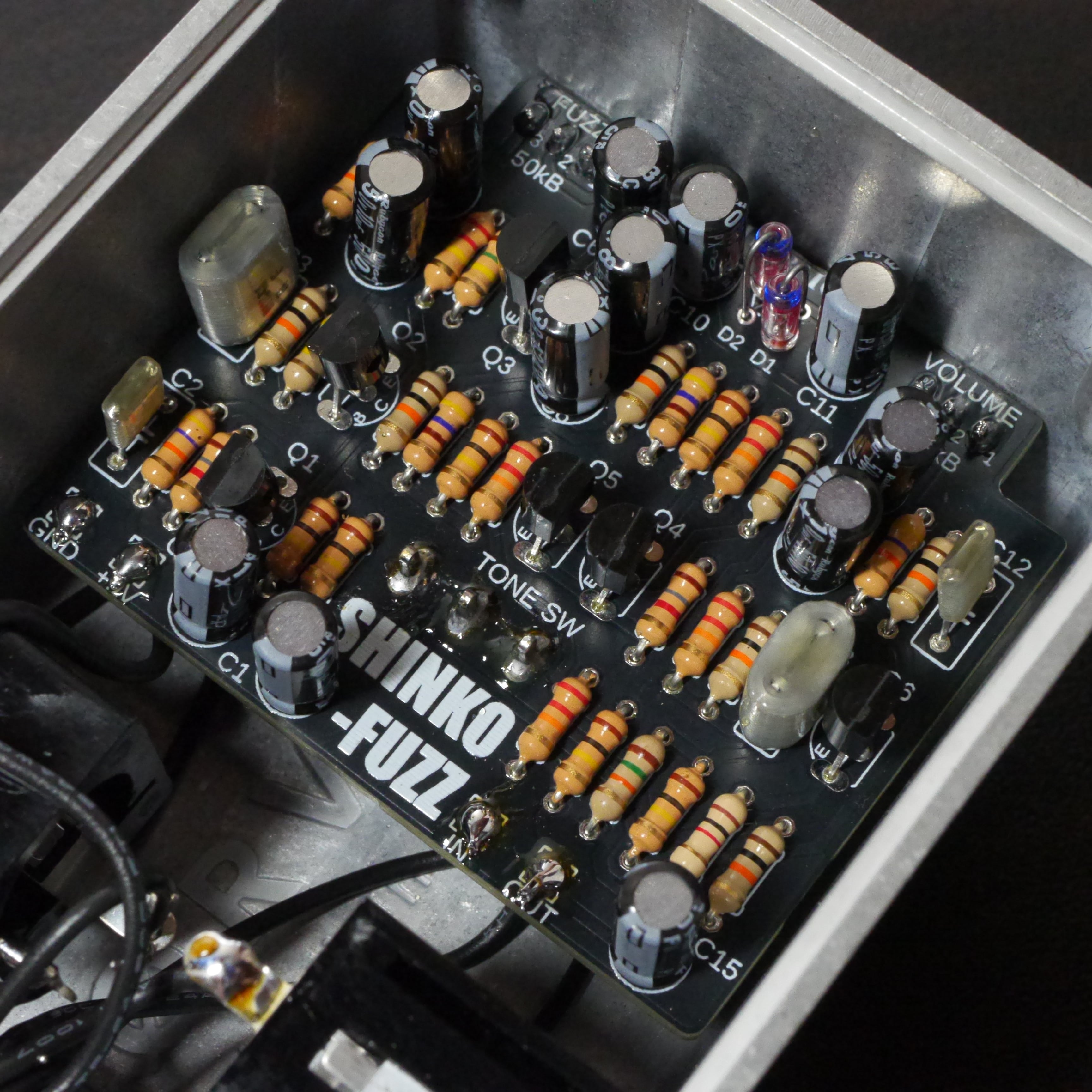

また、新たにオリジナルのプリント基板を用意しました。
初めての方も、作れる楽しさを感じて頂きたいです。

難しさ ★★★☆☆

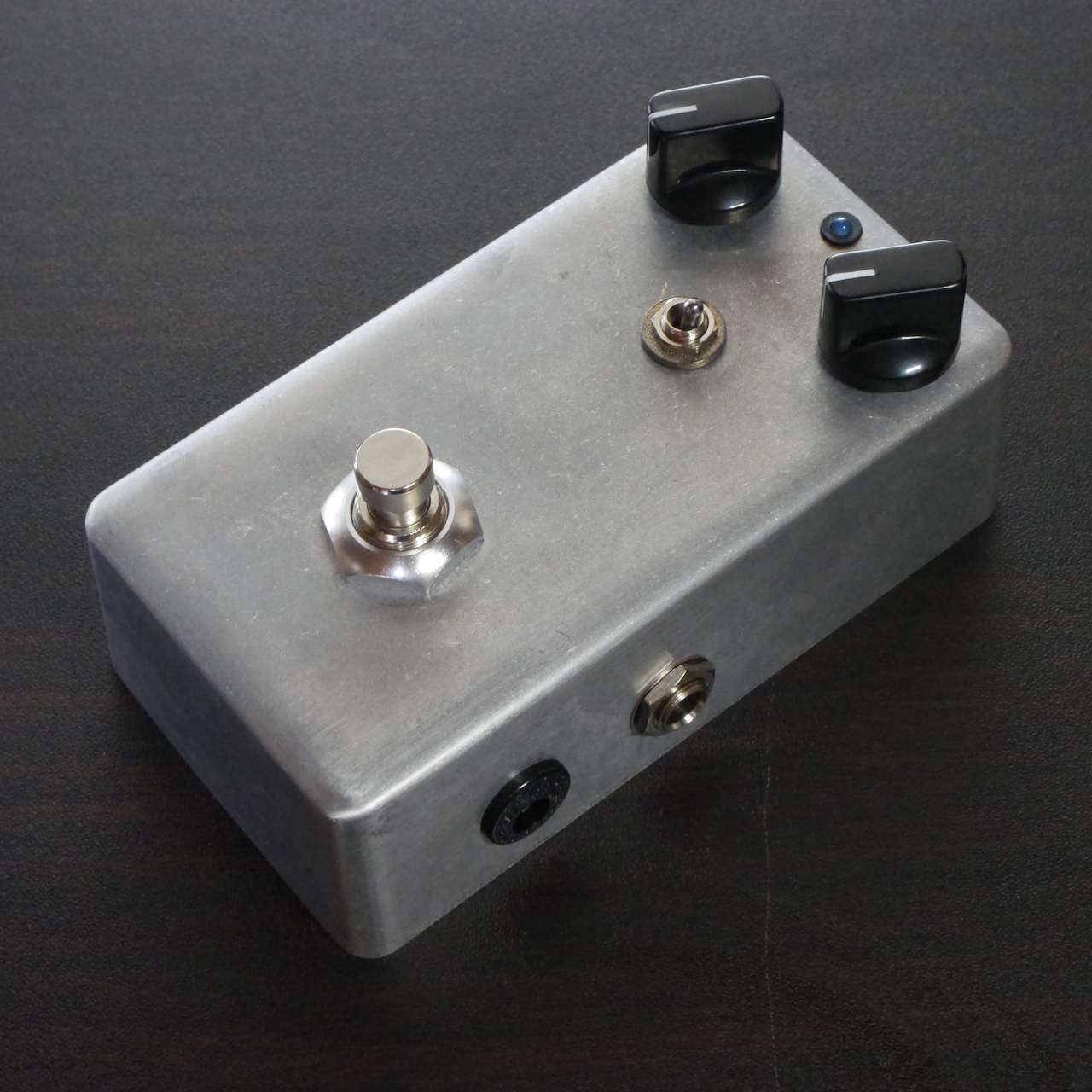

日本ブランドが発祥の世界的に人気の高い「SUPER-FUZZ」をイメージした和製オクターブ・ファズ。
オクターブを含む複雑な倍音が豊富で、極悪なオクターブ・ファズが生成される一台。
トーン切り替えスイッチにより、フルレンジのハイパワーファズと、ミッドをカットしたドンシャリファズを選べる。

●コントロール
(V)Volume・・・音量を調整します。右に回すほど音が大きくなります。
(F)Fuzz・・・歪みの量を調整します。右に回すほど音が歪んでいきます。
Tone SW・・・(H)フルレンジのハイパワーファズ、(L)ミッドカットしたドンシャリファズ。

●仕様
In(Input)・・・インプット、楽器の信号を入力します。
Out(Output)・・・アウトプット、バイパスの音、またはエフェクト音が出ます。次のエフェクターまたはアンプ側にお繋ぎください。
DC・・・電源ジャックです。2.1mmセンターマイナス９Vアダプターがお使いいただけます。
電源・・・電池 or 2.1mmセンターマイナス９Vアダプター

★★★★★★★★★★★★★★★★★★
完成品はこちらからご購入いただけます。
https://kgrharmony.thebase.in/items/117422618
★★★★★★★★★★★★★★★★★★

KGR Harmonyエフェクター自作キットは、完成率１００％を目指しています。製作してもし音が出ない場合、完成（音が出る状態）まで完全サポートさせていただきます。お気軽にお問い合わせくださいませ。

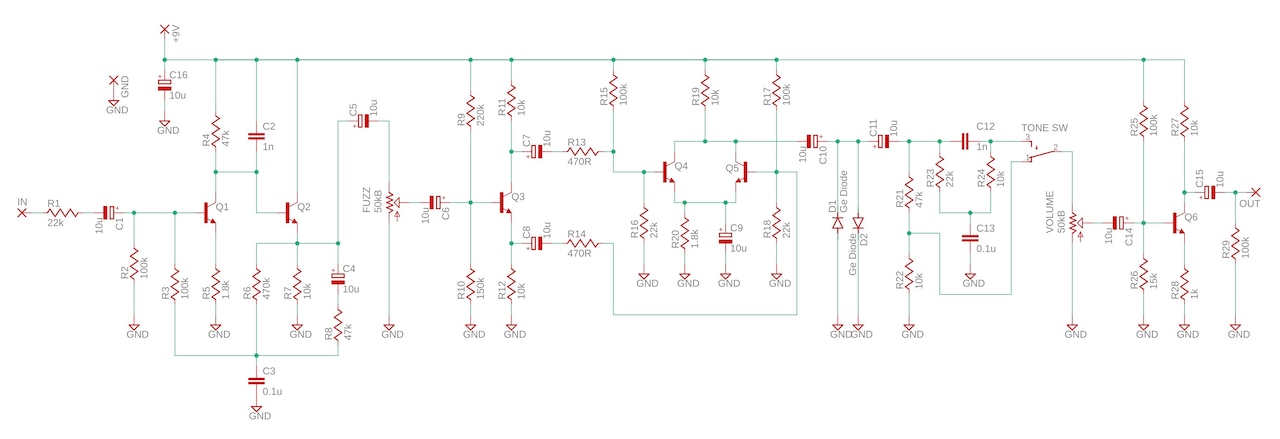

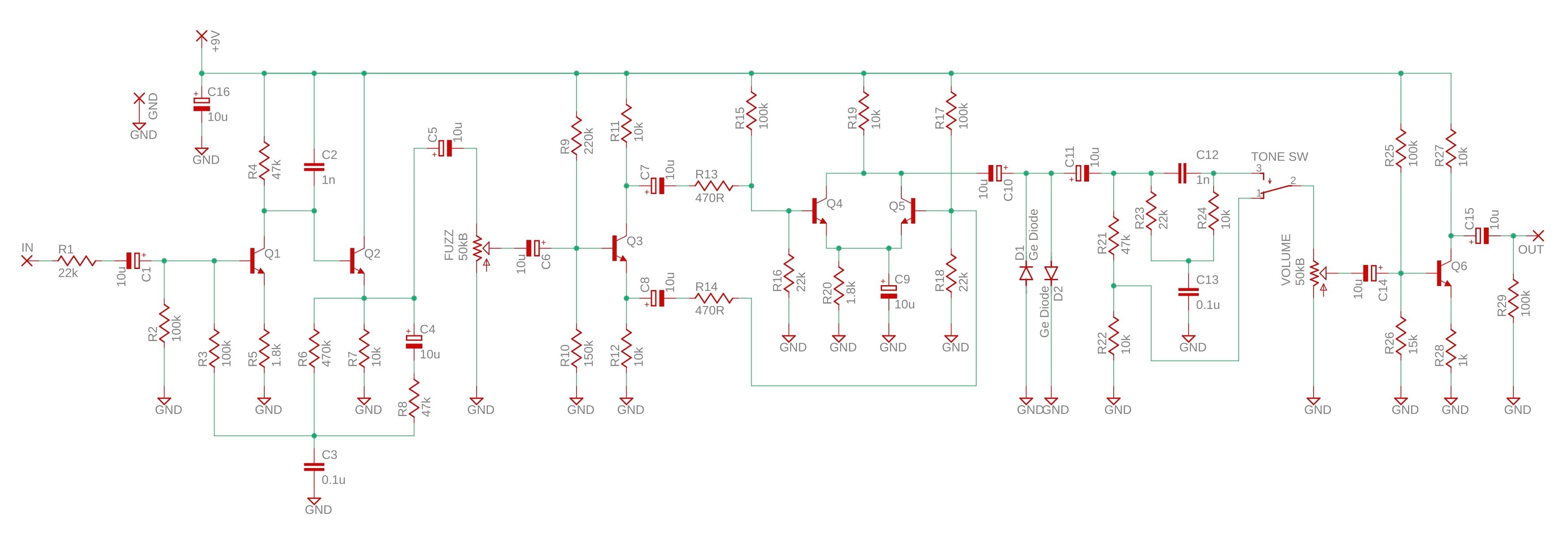

・回路図はこちらからダウンロードできます。
https://photos.app.goo.gl/KPx4ieVmubXQFAT4A

製作動画を作りましたので、そちらをご覧頂きながら製作をしていただければと思います。

動画
・基板製作 編

・ポット（可変抵抗器）の接続方法
このモデルは、各ポット　５cmを３本づつ用意してください。

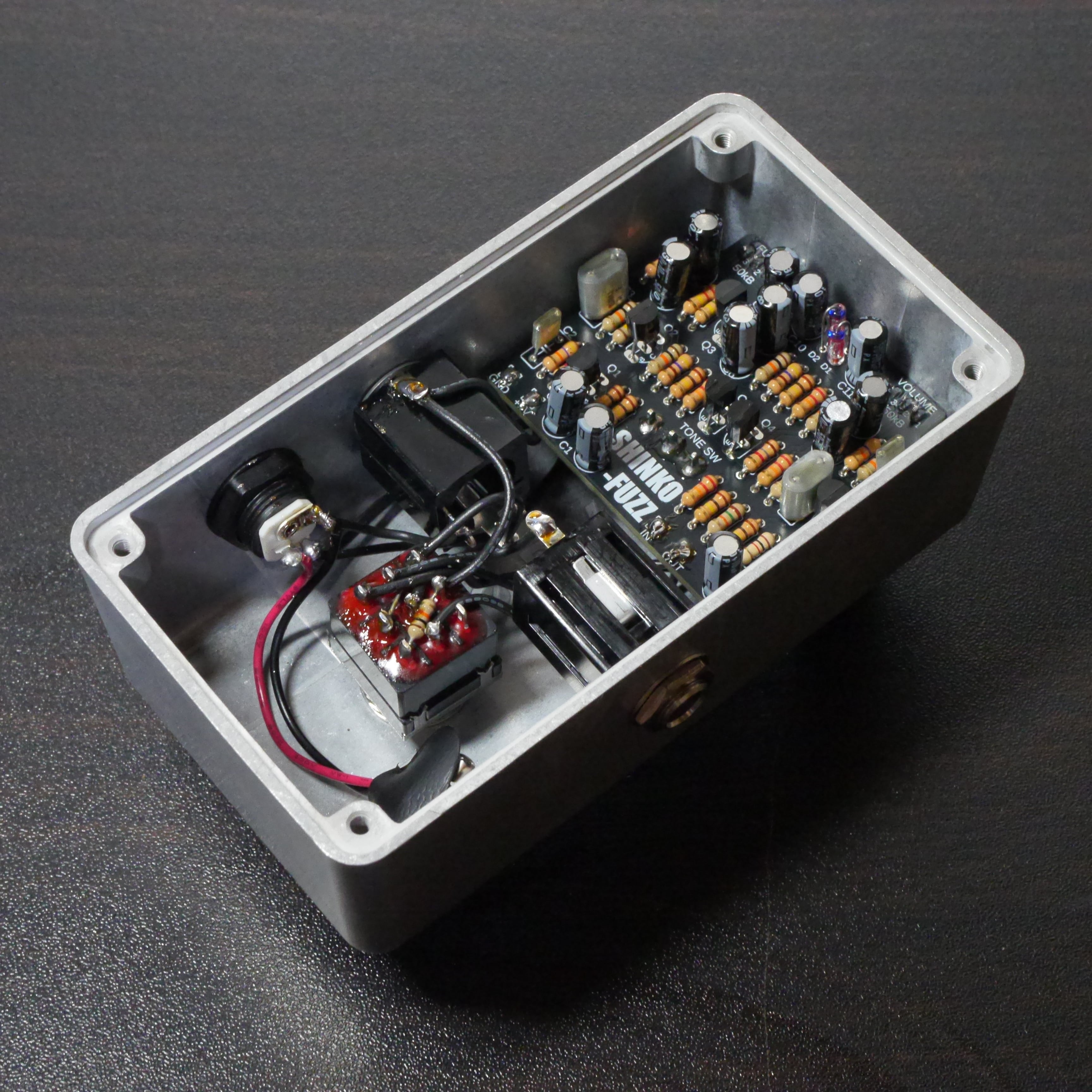

・ケースへの組み込み編

また、ご不明な点や気になる事がありましたら、動画内にコメントや、DMにて直接ご連絡頂ければ、ご返答させて頂きます。

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。

ご了承お願い申し上げます。

製作途中で音が出ないなどお困りの場合は、BASEのお問い合わせ、KGR HARMONYウェブサイトまたは、各SNSのDM等でご連絡をくださいませ。
完成までサポートさせていただきます。
完成率１００％を目指しています。

●●ハンダ練習用の基板が欲しい方には差し上げます●●
パターンミスや設計時に購入した基板を「ハンダ付けの練習用」としてお付けすることができます。
オプションよりお選びくださいませ。

※ハンダ練習用の基板はエフェクターとしてお使いただくことはできません。
