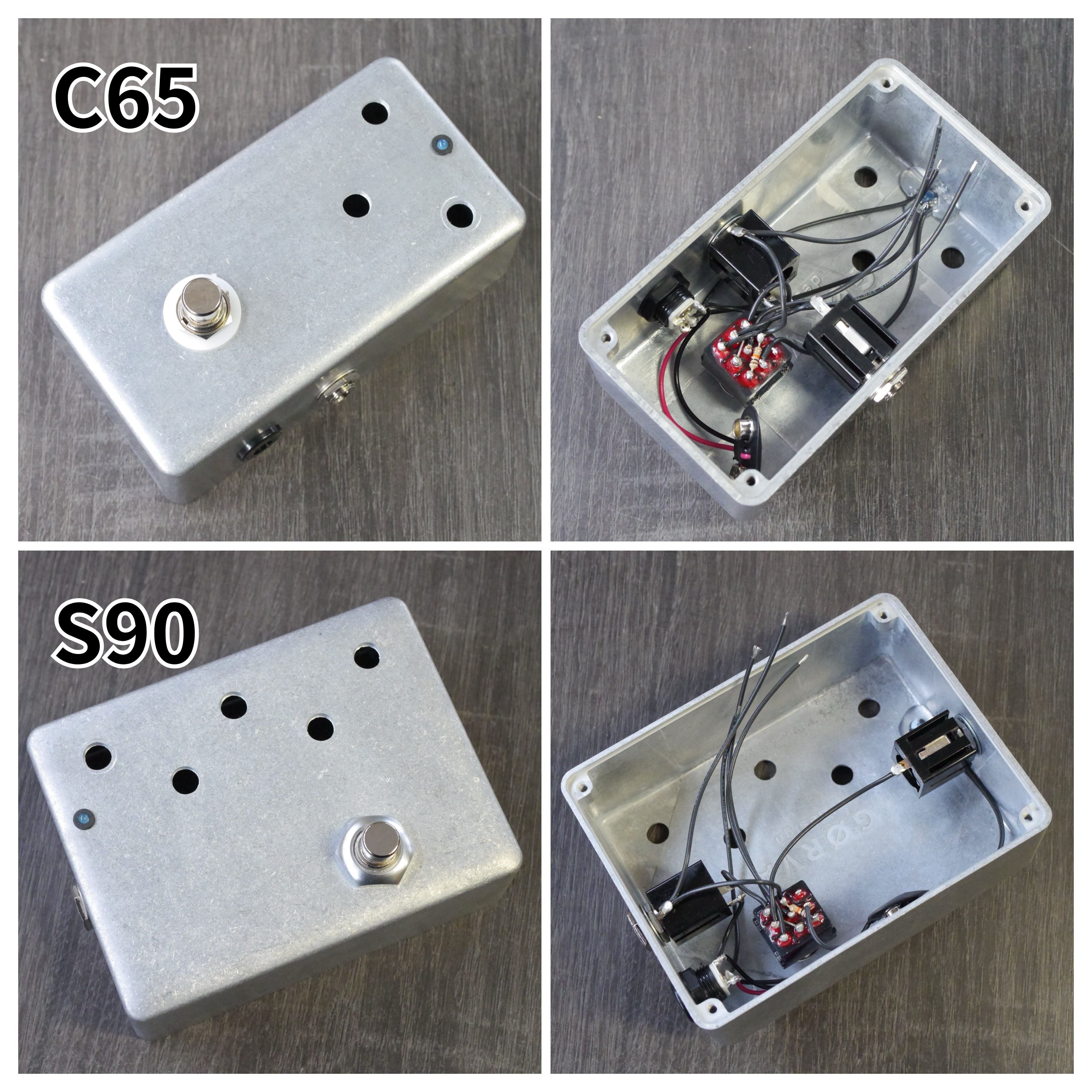

アッセンブリ済み筐体 C65 & S90

アッセンブリ済み筐体

エフェクター自作キットの、筐体への基板以外（IN,OUT,DCジャック、スイッチ、バッテリースナップ、LED）の組み込みをした状態の筐体です。
True-Bypass仕様になります。
基板を作成し、IN（入力）、OUT（出力）、G（グランド）、＋９V（電源）を繋げると完成させることができます。
より手軽にエフェクター製作を楽しむことができます。

対応基板サイズ

【推奨基板サイズ】
●C65
縦：５０mmまで、横：５５mmまで。

●S90
・正方形
縦：５０mmまで、横：５５mmまで。
・長方形
縦：３５mmまで、横：１００mmまで。

対応コントロール数

筐体サイズ、コントロール数をお選びください。
C65は、１つ〜５つが可能です。
S90は、３つまたは、５つが可能です。

動作チェック済みのものをお届けいたしますが、こちらを使って作成したエフェクターの動作保証はいたしません。あらかじめご了承くださいませ。

各ワイヤーは、10cmほど取ってありますので、基板に合わせてカットし調整してください。
LEDは青色です。

また、スイッチのカラーナットをオプションで付けることが可能です。
