"Systemuff" Ver. 2D503B ロシアンマフ系 ファズ

※2024/03/07~
ダイオードを2D503B x 4に変更しました。
基板のダイオード印と、ダイオード本体に書いてある向きを合わせてお使いください。

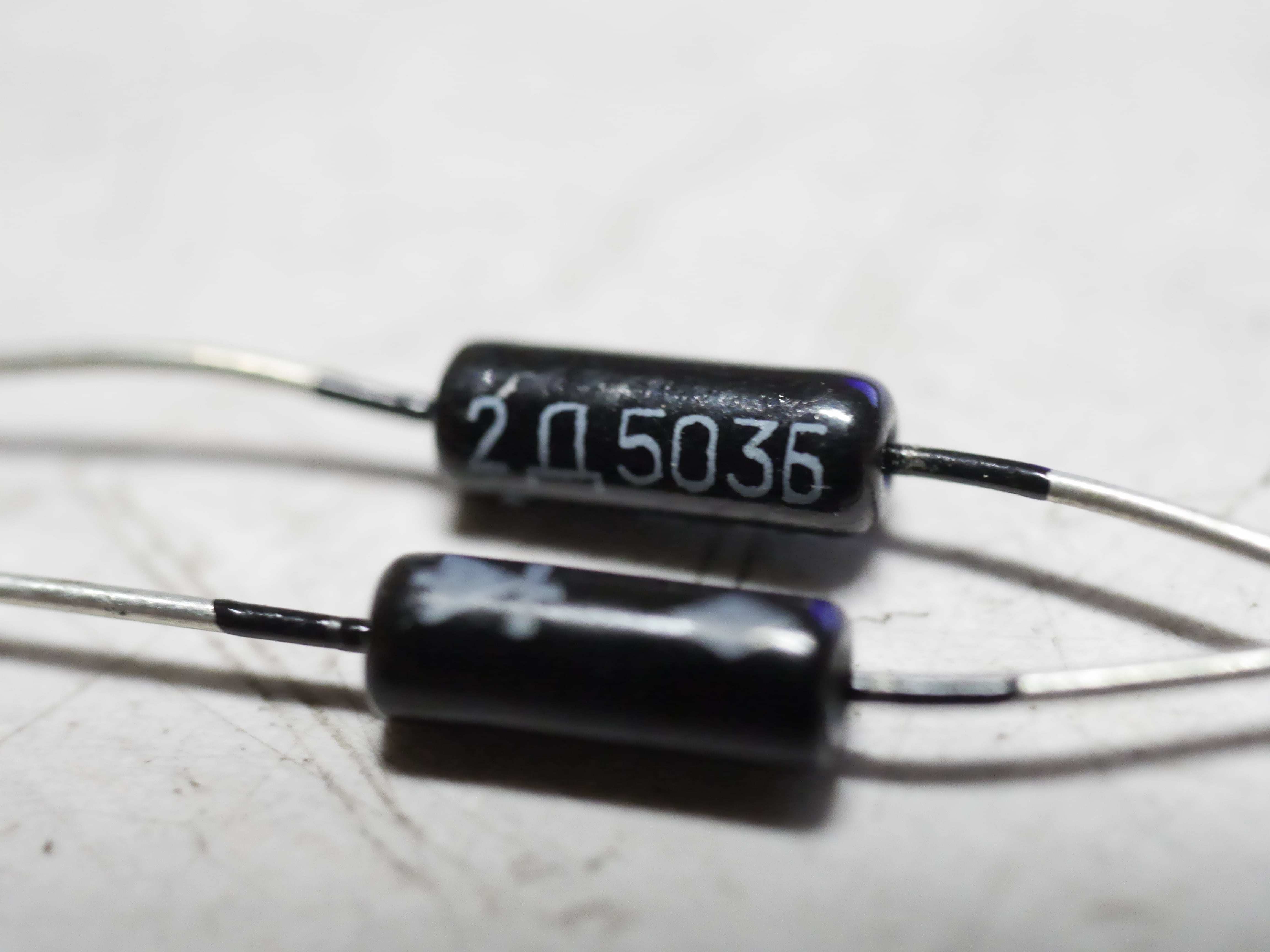

2D503B

ダイオードの方向

"Systemuff" Ver, 2D503B ファズ
ロシア生産時のBigMuffをイメージし、ダイオードにロシア産 2D503B x 4 を使用。
"The Wall Fuzz"よりもタイトで無骨な歪みが特徴のロシアンマフ。
難しさ ★☆☆☆☆

Distortion・・・歪みの量を調整します。
Tone・・・音色の明るさを調整します。左に回すと高音が丸い音色になり、右に回すと明るい音色になります。
Volume・・・音量を調整します。

★★★★★★★★★★★★★★★★★★
完成品はこちらからご購入いただけます。
https://kgrharmony.thebase.in/items/80650248
★★★★★★★★★★★★★★★★★★

KGR Harmonyエフェクター自作キットは、完成率１００％を目指しています。製作してもし音が出ない場合、完成（音が出る状態）まで完全サポートさせていただきます。お気軽にお問い合わせくださいませ。

製作動画を作りましたので、そちらをご覧頂きながら製作をしていただければと思います。

動画
・基板製作編

・ケース組み立て編
※基板を変えることで、違うエフェクターに変更できます。
※この基板の場合は、基板へ繋ぐIN,OUT,グランドのワイヤーを動画内の説明より、プラス２cmほど長く取ってください。

回路図はこちらからダウンロードできます。
https://photos.app.goo.gl/qq4nLr3tW9g5xM7K9

また、ご不明な点や気になる事がありましたら、動画内にコメントや、DMにて直接ご連絡頂ければ、ご返答させて頂きます。

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。

ご了承お願い申し上げます。

●●ハンダ練習用の基板が欲しい方には差し上げます●●
パターンミスや設計時に購入した基板を「ハンダ付けの練習用」としてお付けすることができます。
オプションよりお選びくださいませ。

※ハンダ練習用の基板はエフェクターとしてお使いただくことはできません。
