ゲルマニウム・ブースター Range Master Type.（基板と基板に乗せるパーツのみ）

サンプル音源

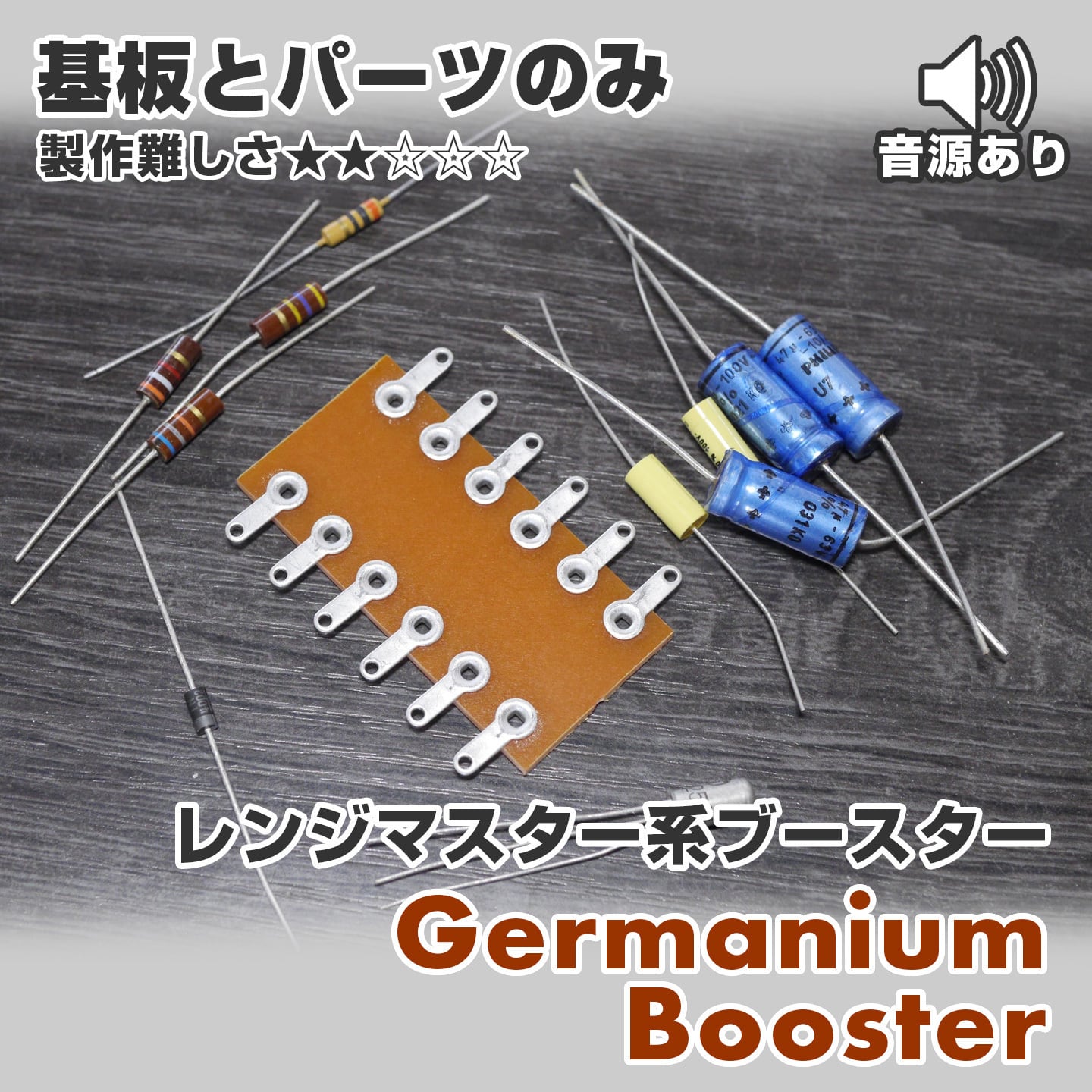

"ゲルマニウム・ブースター" Range Master Type. (基板と基板に乗せるパーツ)

歴代のギターヒーローたちがこぞって使用してきた名機RangeMasterを元にしたビンテージ・タイプのブースターです。ミッド〜トレブルを持ち上げ、カリっと抜けの良い音色に仕上げます。
難しさ ★★☆☆☆

Boost・・・音量を調整します（最小では音が出ません）

基板サイズ
縦：３７mm
横：５４mm

オプションで、"ポット１つ"と"ワイヤー２m"を追加できます。

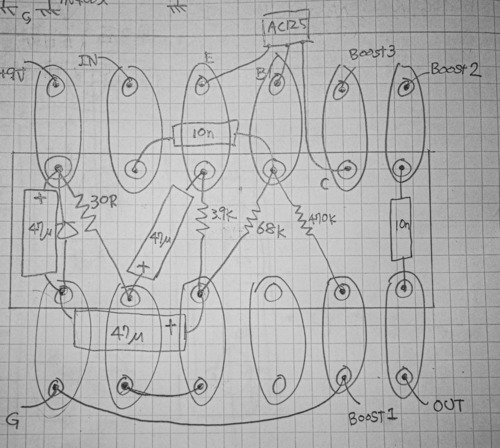

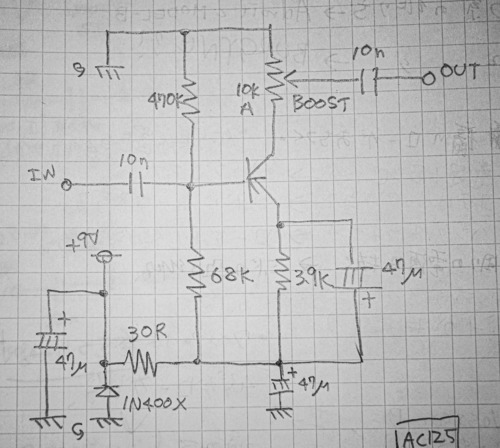

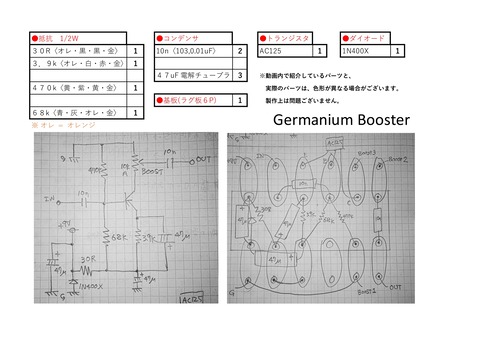

回路図はこちらからダウンロードできます。
https://photos.app.goo.gl/hDg5mgbZrvbG3Uyp7


★自作キット、フルセットはこちら
https://kgrharmony.handcrafted.jp/items/52541940

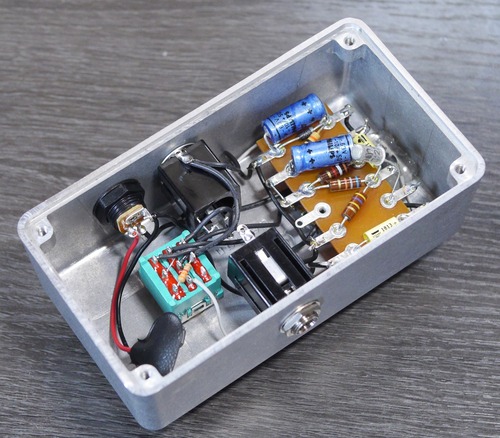

★完成品はこちらからご購入いただけます。
https://kgrharmony.thebase.in/items/80650977


動画
・基板製作編

※2021.11~ 回路アップデート

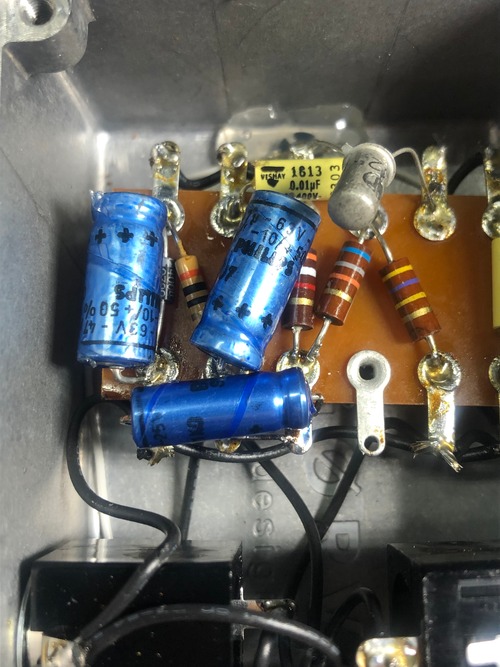

アダプターを使用した際のノイズをより抑えるために、パーツを追加しました。製作後でも追加可能です。

※「基板とパーツの販売での、完成までのサポートは行っておりません。」

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。
