"TB3" TONE BENDER MKIII ブリティッシュ系ファズ （基板と基板に乗せるパーツ）

自作キットの"基板"と"基板に乗せるパーツ"のみの販売です。

オプションで、"ポット３つ"と"ワイヤー２m"を追加できます。（＋４４０円）

オプションでトランジスタの選択が可能です。
AC125 or AC128 or NKT275(セカンドソース品)＊+990円です。

自作キット、フルセットはこちら
https://kgrharmony.handcrafted.jp/items/28902920

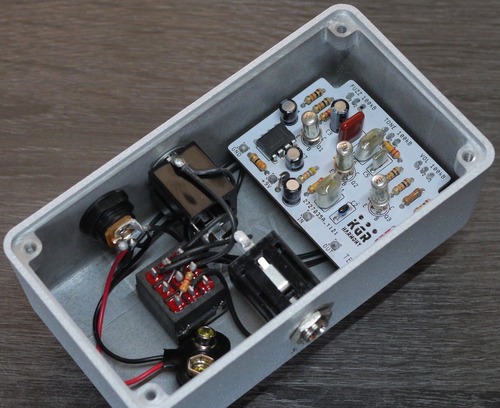

クラシックなブリティッシュ系ファズ、Tone Bender MKIIIインスパイアのモデルです。
心地よく伸びるゲルマニウムトランジスタの歪みが特徴です。
トーン付きの3ノブで扱い易さもあります。

※ゲルマニウム・トランジスタは温度によって特性が大きく変化するため、気温の変化で音色や音の出方が変わります。２５度程度が適温ですが、温度が低すぎても、高すぎても、ゲート感が強くなったり、設定の音色から離れていきます。ご理解いただけると幸いです。

V(Volume)・・・音量を調整します。
T(Tone)・・・音色の調整をします。右に回すと高音が丸くなり、左に回すと高音が強調されます。
F(Fuzz)・・・歪みの量を調整します。

※TONEの効きは、通常のコントロールと逆向きとなっております。
　左回しで、高域が強調されていき、右回しで低域が強調されていきます。

動画
・基板製作編

2020.8~

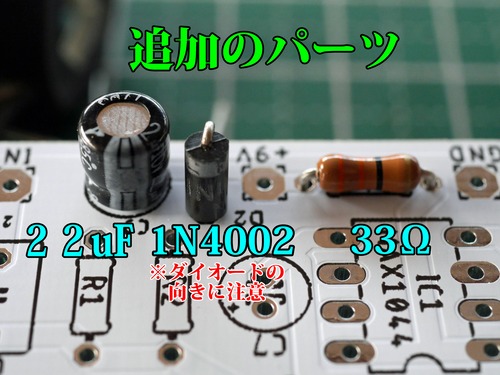

基板をアップデートしました。
D2、　　１N4002
C9、　　２２uF
R１１、　３３R(Ω)
を追加しました。電源の安定性を高めました。

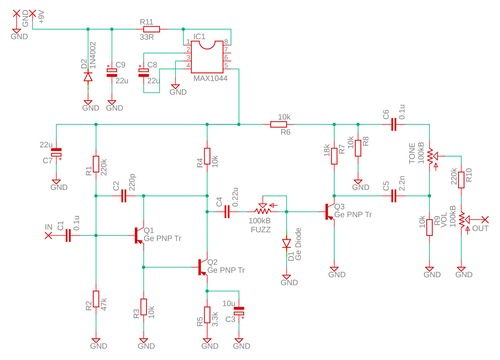

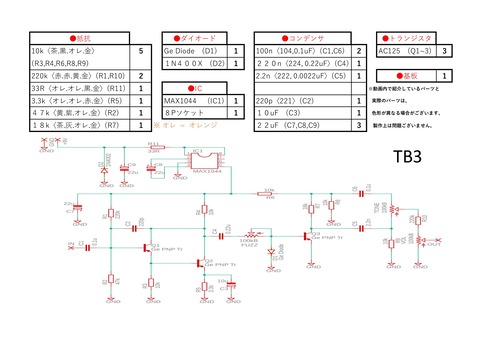

回路図はこちらからダウンロードできます。
https://photos.app.goo.gl/6GFRYSX3cbiBuGEJ7

※「基板とパーツの販売での、完成までのサポートは行っておりません。」
ですが、ご不明な点や気になる事がありましたら、動画内にコメントや、DMにて直接ご連絡頂ければ、ご返答させて頂きます。

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。

ご了承お願い申し上げます。

●●ハンダ練習用の基板が欲しい方には差し上げます●●
パターンミスや設計時に購入した基板を「ハンダ付けの練習用」としてお付けすることができます。
オプションよりお選びくださいませ。

※ハンダ練習用の基板はエフェクターとしてお使いただくことはできません。
