サンプル音源

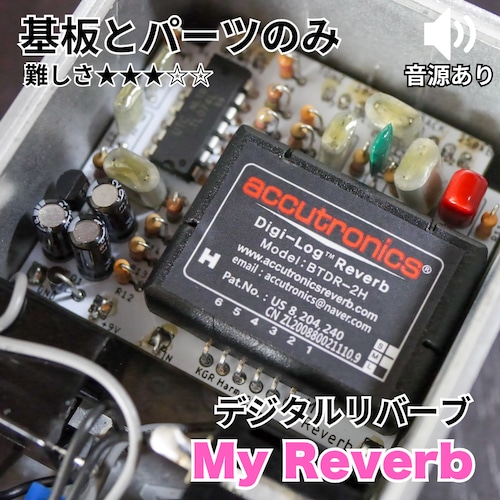

”My Reverb” デジタルリバーブ

基板と基板にのせるパーツのみ販売です。

心地よい残響を生む、デジタルリバーブ
フィードバックの設定でルーム・リバーブ的な響きから、深い洞窟のような残響まで創出可能。リバーブ音にだけ働くトーン回路を搭載し、響きの音色も調整できます。
難しさ ★★★☆☆

●コントロール
REVERB・・・リバーブの音量を調整します。
TONE・・・リバーブ音の音色の明るさを調整します。左に回すと高音が丸い音色になり、右に回すと明るい音色になります。
FEEDBACK・・・リバーブ音の持続時間を調整できます。

●仕様
In(Input)・・・インプット、楽器の信号を入力します。
Out(Output)・・・アウトプット、バイパスの音、またはエフェクト音が出ます。次のエフェクターまたはアンプ側にお繋ぎください。
DC・・・電源ジャックです。2.1mmセンターマイナス９Vアダプターがお使いいただけます。
電源・・・電池 or 2.1mmセンターマイナス９Vアダプター
（消費電流量が多いのでACアダプターでの使用を推奨しています。）


オプションで、"ポット３つ"と"ワイヤー２m"を追加できます。（＋４４０円）

自作キット、フルセットはこちら
https://kgrharmony.handcrafted.jp/items/96140632

基板サイズ
縦：５０mm
横：５５mm

製作動画を作りましたので、そちらをご覧頂きながら製作をしていただければと思います。

動画
・基板製作 編

・ポット（可変抵抗器）の接続方法
※Reverb, Tone, Feedback 共に５cmのワイヤーを３本づつ用意してください。

・ケースへの組み込み編

※「基板とパーツの販売での、完成までのサポートは行っておりません。」

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。

ご了承お願い申し上げます。
