"SHINKO-FUZZ" 和製オクターブファズ

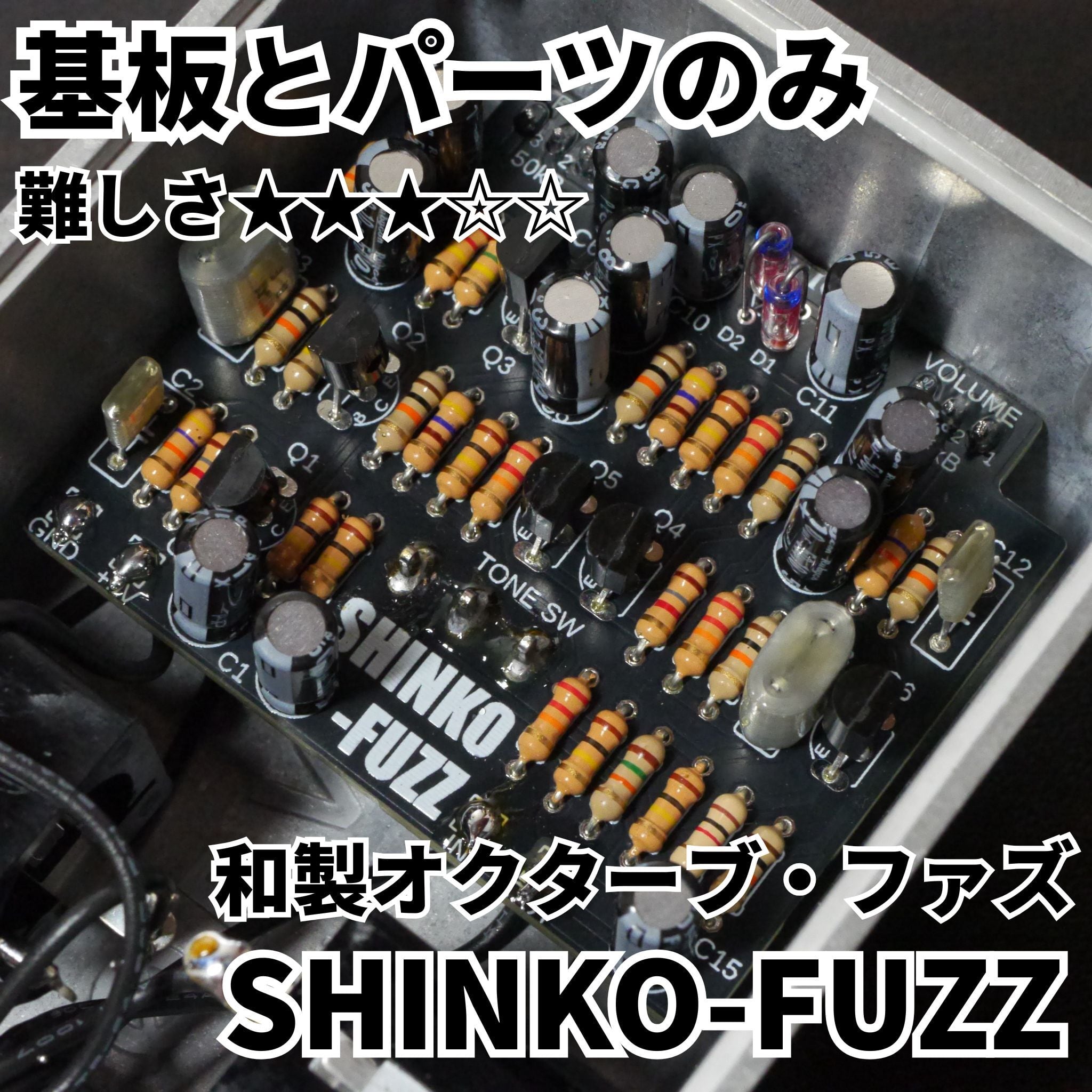

基板と基板にのせるパーツのみ販売です。

難しさ ★★★☆☆

日本ブランドが発祥の世界的に人気の高い「SUPER-FUZZ」をイメージした和製オクターブ・ファズ。
オクターブを含む複雑な倍音が豊富で、極悪なオクターブ・ファズが生成される一台。
トーン切り替えスイッチにより、フルレンジのハイパワーファズと、ミッドをカットしたドンシャリファズを選べる。

●コントロール
(V)Volume・・・音量を調整します。右に回すほど音が大きくなります。
(F)Fuzz・・・歪みの量を調整します。右に回すほど音が歪んでいきます。
Tone SW・・・(H)フルレンジのハイパワーファズ、(L)ミッドカットしたドンシャリファズ。

●仕様
In(Input)・・・インプット、楽器の信号を入力します。
Out(Output)・・・アウトプット、バイパスの音、またはエフェクト音が出ます。次のエフェクターまたはアンプ側にお繋ぎください。
DC・・・電源ジャックです。2.1mmセンターマイナス９Vアダプターがお使いいただけます。
電源・・・電池 or 2.1mmセンターマイナス９Vアダプター


オプションで、"ポット２つ"と"スイッチ"、"ワイヤー２m"を追加できます。（＋４４０円）

自作キット、フルセットはこちら
https://kgrharmony.handcrafted.jp/items/117445222

基板サイズ
縦：４７mm
横：５５mm

製作動画を作りましたので、そちらをご覧頂きながら製作をしていただければと思います。

動画
・基板製作 編

・ポット（可変抵抗器）の接続方法

・ケースへの組み込み編

※「基板とパーツの販売での、完成までのサポートは行っておりません。」

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。

ご了承お願い申し上げます。
