ロシアンマフ系ファズ "Systemuff" （基板と基板に乗せるパーツのみ）

"Systemuff" Ver. 2D503 ロシアンマフ系 ファズ（基板と基板に乗せるパーツ）

※2024/03/07~
ダイオードを2D503 x 4に変更しました。
基板のダイオード印と、ダイオード本体に書いてある向きを合わせてお使いください。

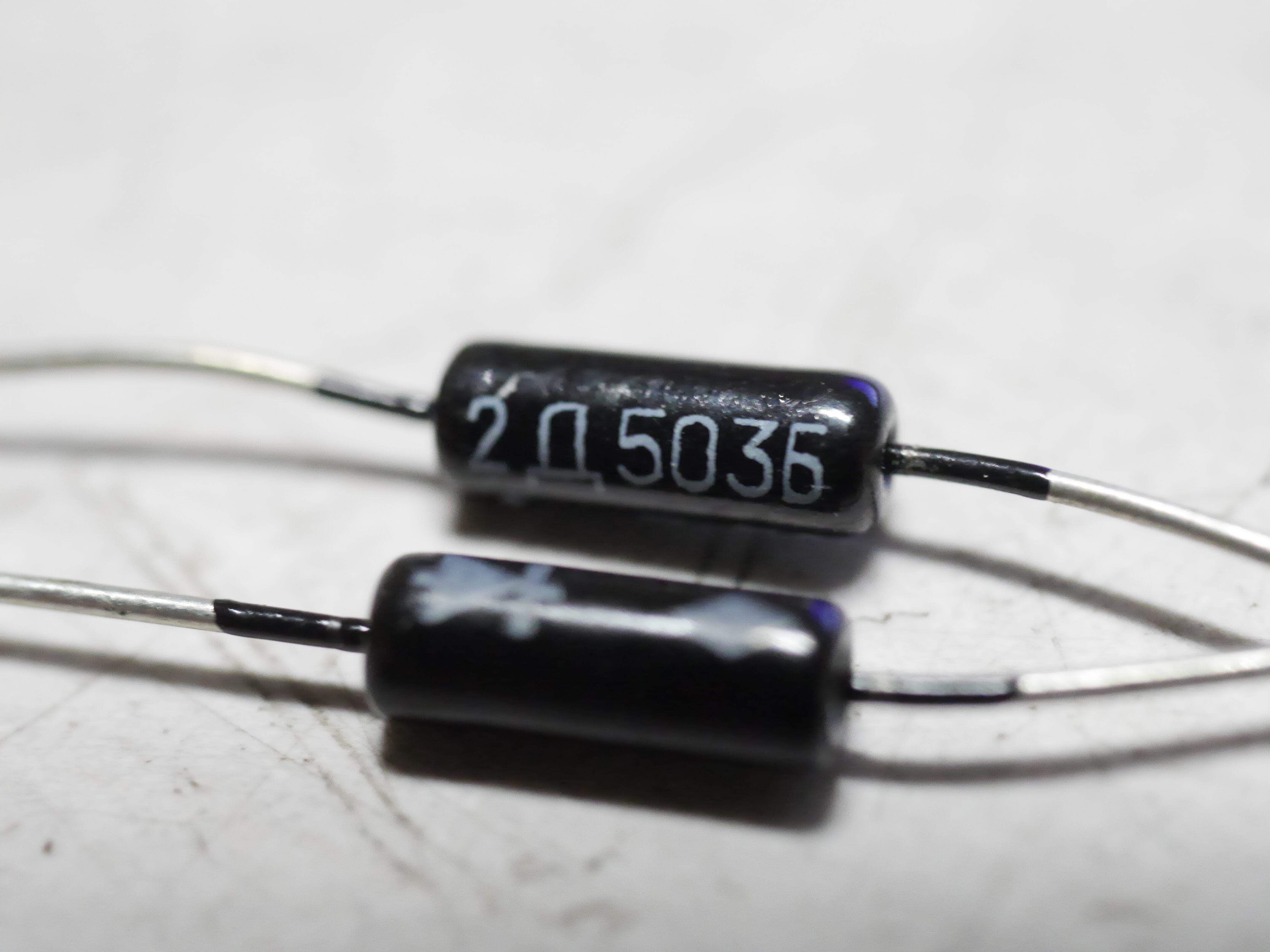

2D503B

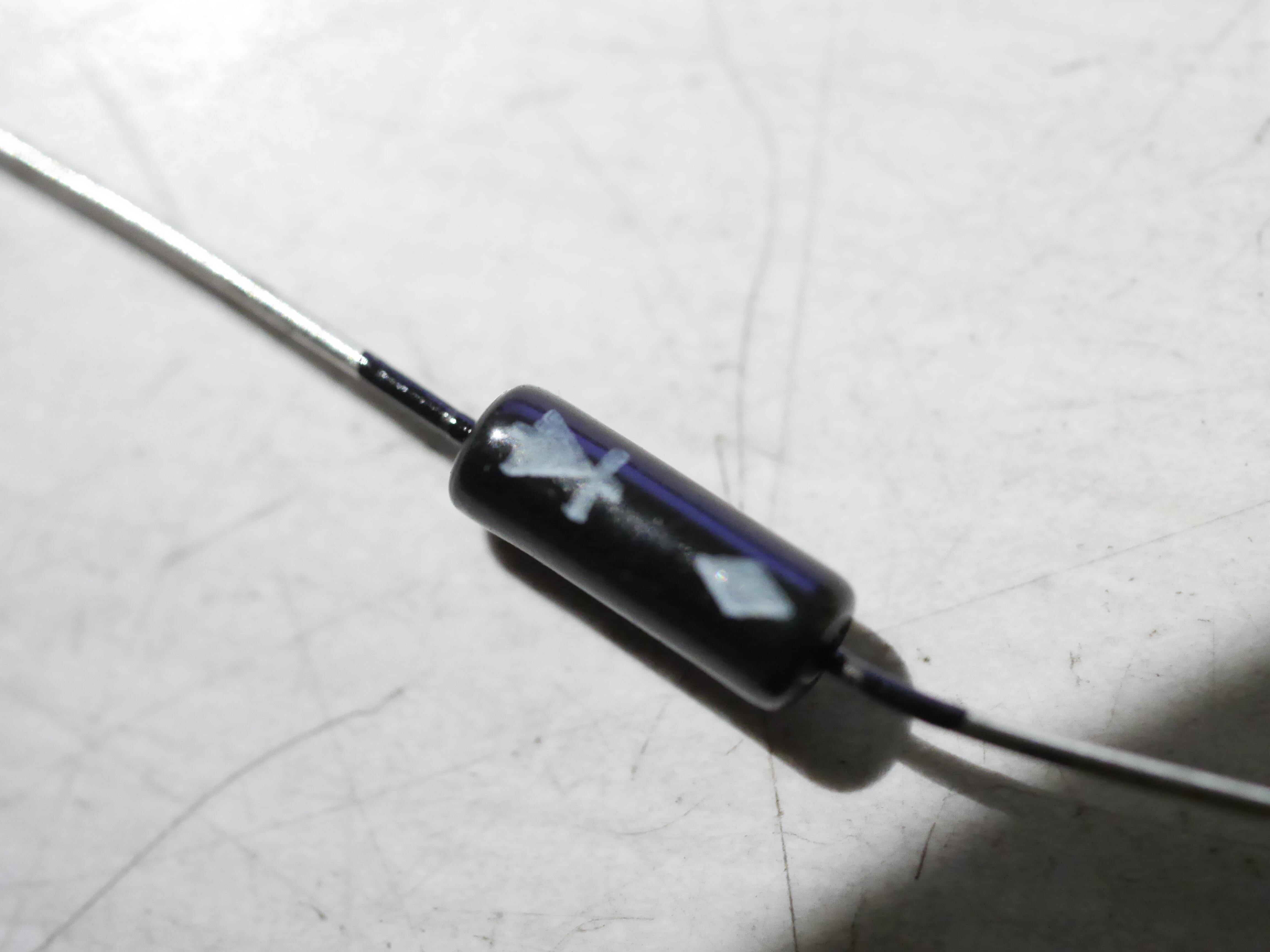

ダイオードの向き

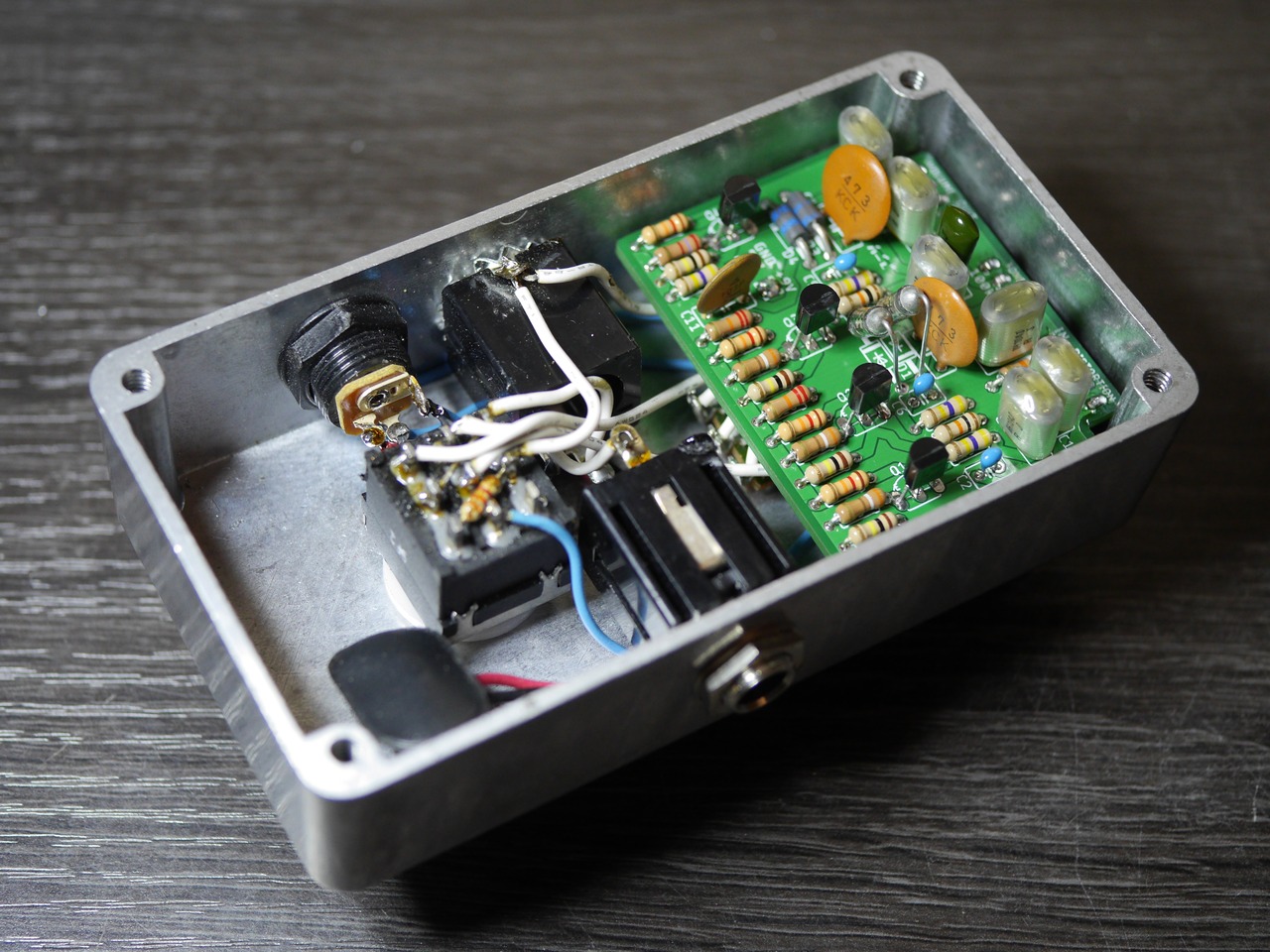

"Systemuff" Ver. 2D503 ファズ
ロシア生産時のBigMuffをイメージし、ダイオードにロシア産 2D503B x 4 を使用。
"The Wall Fuzz"よりもタイトで無骨な歪みが特徴のロシアンマフ。
難しさ ★☆☆☆☆

Drive・・・歪みの量を調整します。
Tone・・・音色の明るさを調整します。左に回すと高音が丸い音色になり、右に回すと明るい音色になります。
Volume・・・音量を調整します。

基板サイズ
縦：４２mm
横：５５mm

オプションで、"ポット３つ"と"ワイヤー２m"を追加できます。

回路図はこちらからダウンロードできます。
https://photos.app.goo.gl/qq4nLr3tW9g5xM7K9


★自作キット、フルセットはこちら
https://kgrharmony.handcrafted.jp/items/27244188

★完成品はこちらからご購入いただけます。
https://kgrharmony.thebase.in/items/80650248


動画
・基板製作編

※「基板とパーツの販売での、完成までのサポートは行っておりません。」

※動画内のパーツと、種類は変更になる場合がございます。ご理解とご了承をお願い申し上げます。

※作業中の怪我などされた場合において、当方は一切の責任を負う事は出来かねます。十分にお気を付けて作業して下さい。

※作業に必要な道具はお客様ご自身でご用意をお願い致します。

※デザインなど仕様につきましては、許可なく変更させて頂く場合がございます。

※いくつかのパーツは余分に入っている事がございます。
